应用案例 | 荣耀手表4 Pro内置美芯晟无线充电芯片MT5706

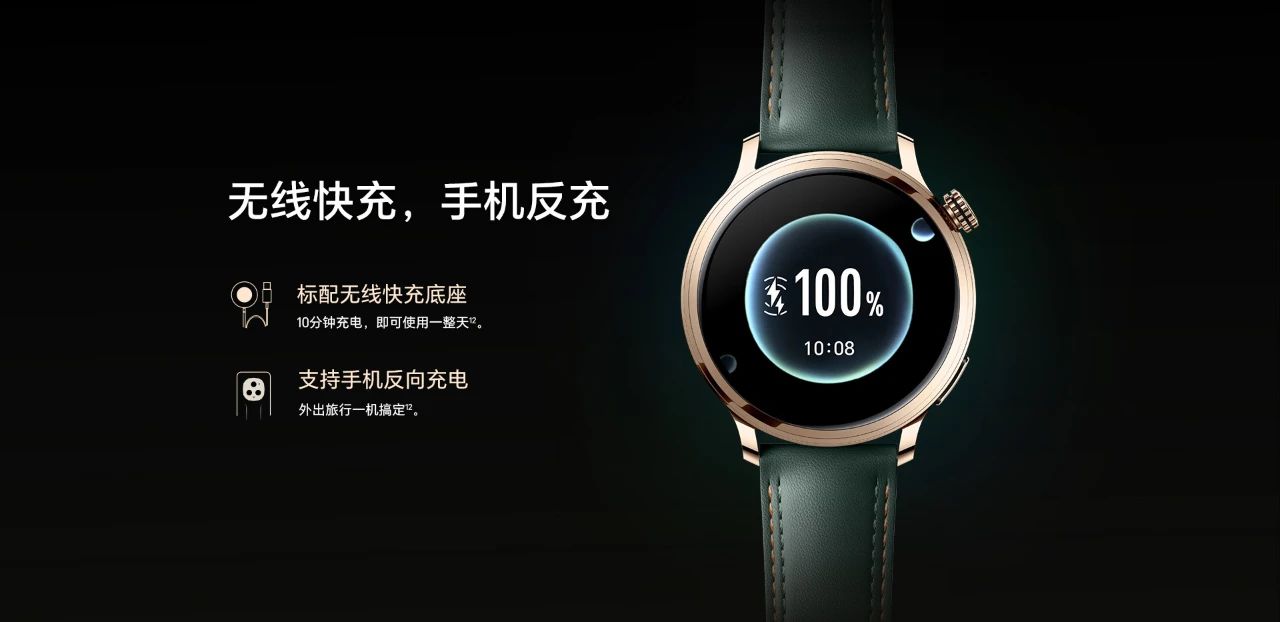

2023年10月，荣耀在新品发布会上正式推出全新智能穿戴产品荣耀手表4 Pro，将传统机械美学与现代智慧科技完美融合，为用户带来腕上的超凡体验。

荣耀手表4 Pro的充电方式已升级为无线充电，除了磁吸无线充电底座外，还支持拥有无线反向充电功能的手机、平板电脑等设备反向给手表充电，提高了日常生活中的便利性。此款手表采用了美芯晟无线充电接收端芯片MT5706。

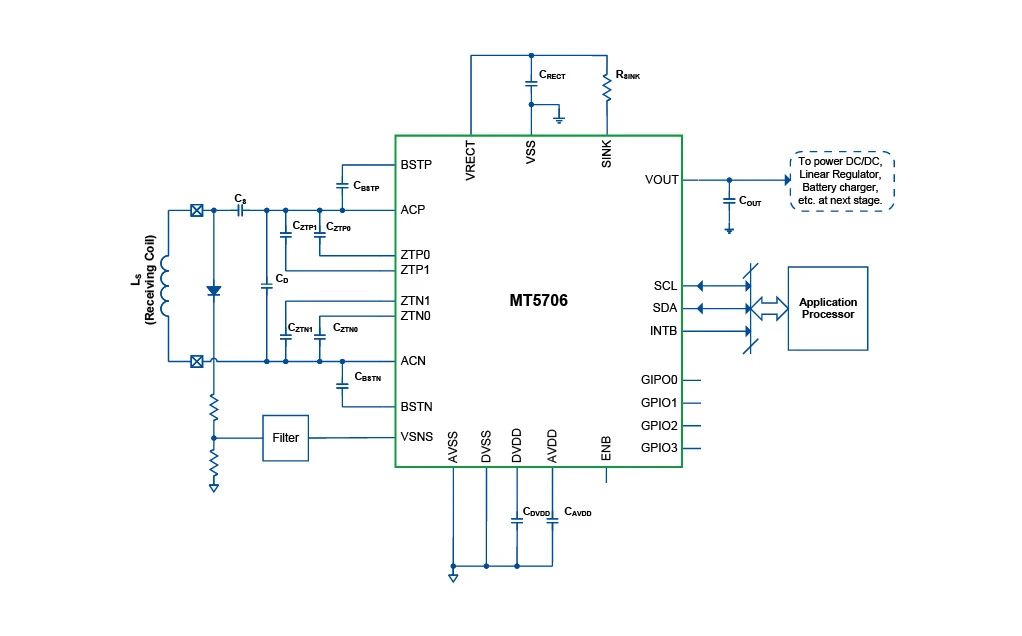

美芯晟MT5706是一款支持15W充电、兼容WPC Qi1.3协议、同时支持私有协议的无线充电接收端芯片，采用32bit M0处理器，8KB SRAM和32KB MTP，支持MPP，支持高频应用2MHz，芯片超小尺寸可满足客户多样化定制需求。

产品特性：

• 支持正向充电15W，反向充电5W
• 超小尺寸2.1mm×3.3mm，WLCSP 5×8封装
• 支持MPP
• 支持高频(up to 2MHz)
• 采用32bit M0处理器，8KB SRAM和32KB MTP
  12-bit A/D Converter
  兼容WPC Qi1.3协议，同时支持私有协议
  默认半桥/倍压启动，自适应支持小感量/大感量线圈
  内置多种硬件保护电路，OVP/OCP/SCP/OTP等


  方案介绍

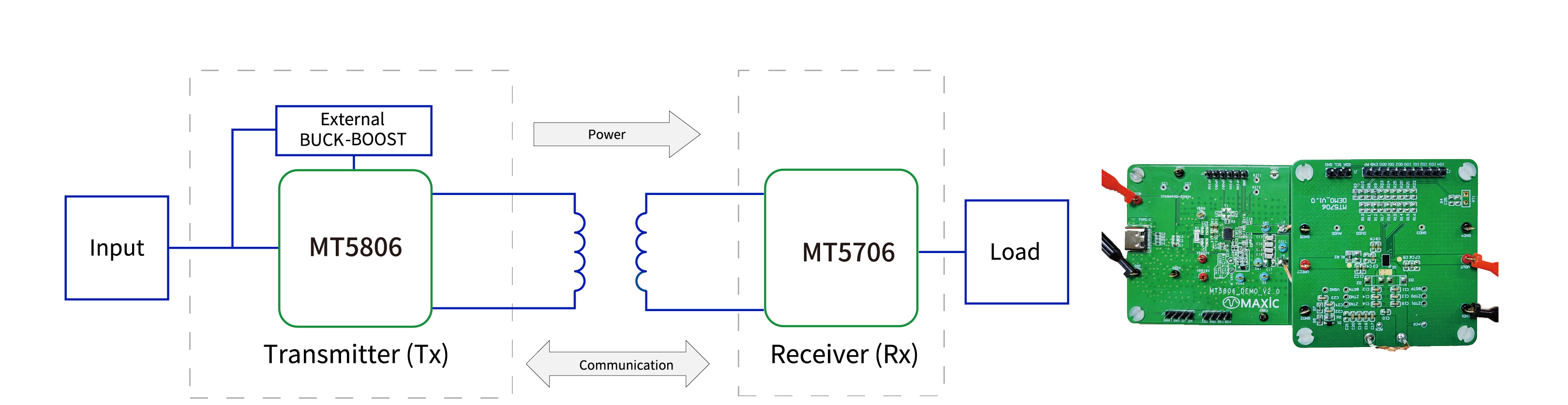

  美芯晟MT5706+MT5806是一套高性价比无线充电15W All-in-One RTX/TX解决方案，兼容WPC Qi 1.3协议，在减小芯片尺寸的同时满足市场 EPP 15W的功率需求，支持高精度Q值检测，内置多种硬件保护电路，在降低芯片成本的同时，支持小感量线圈无线充电、高频无线充电等技术，使终端产品获得更快的充电速度，满足客户多样化的定制需求。





  15W All-in-One RTX/TX 解决方案




  该方案可应用于手机、PAD、可穿戴设备、智能配件、电动牙刷、移动电源、车载支架等中小功率消费电子产品。

  方案优势
  ■  高精度异物检测，保证充电安全性



  ■  全集成RTX/TX，芯片超小尺寸

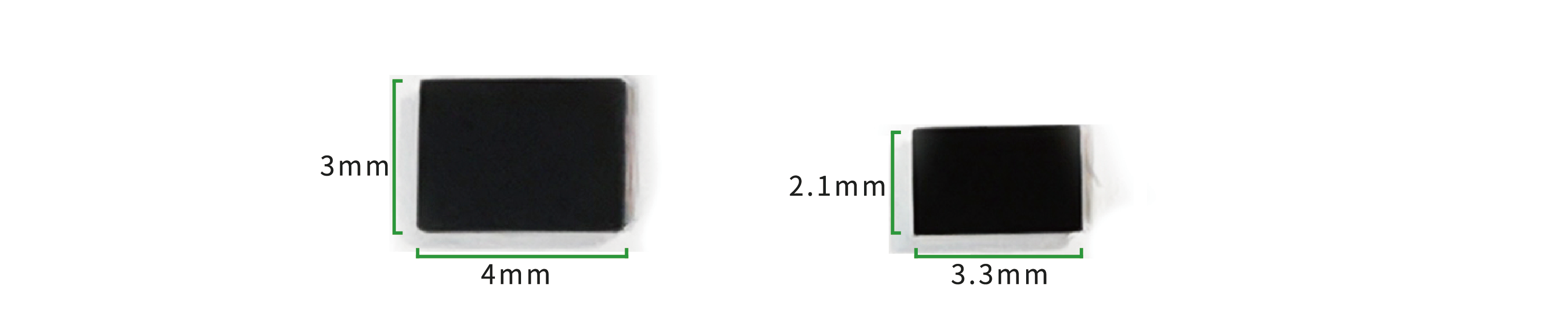

  随着电子设备的小型化趋势，对芯片尺寸的要求也越来越高，更小的半导体器件使得电子产品能够更小、更轻、更便携，相同尺寸包含的功能更多。该方案使用全集成RTX/TX芯片，MT5706单芯片尺寸仅有2.1mm×3.3mm，WLCSP5×8封装，MT5806单芯片尺寸3mm×4mm，FCQFN24L封装，使PCB占用面积更小，性价比更高。




  该方案采用美芯晟自主知识产权的Q值检测技术，可以准确地检测出TX线圈因受到异物影响而产生的Q值变化，检测精度达到 2% 以内，实现以更低的功耗、更精确地检测到异物，保证充电的安全性。




  ■  方案可延展性强，支持定制开发功能
  该方案芯片采用ARM Cortex M0处理器，有着完善友好的开发生态环境与支持，具有强大的处理能力和编码空间。支持用户基于专用库文件进行完全自主地二次应用开发与多次复写，为客户提供强大、自主的二次定制开发功能。


  ■  自适应支持小感量/大感量线圈
  该方案自适应支持小感量/大感量线圈，可根据实际应用场景选择不同的线圈类型，更好地适配电子产品小型化、智能化需求。
